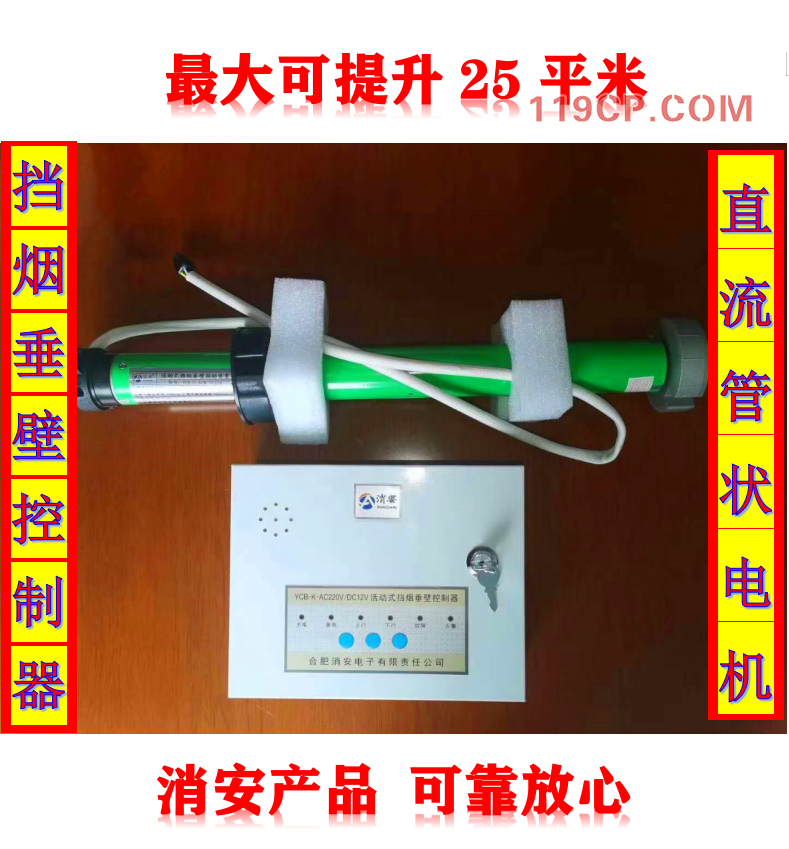

擋煙垂壁控制器說明（電子限位型）

一、撥碼開關設置說明：

   1：撥碼開關1碼為電機轉向切換撥碼，即左右安裝切換。

   2：撥碼開關2碼為煙感探測器掉線檢測，撥在上檢測，撥在下不檢測。在不接入煙感探頭時請撥在下位（不開啟檢測）。

   3：撥碼開關3碼為電機檢測和控制器電池狀態檢測。

二、電子限位時間設置方法

   1：未設置電子限位時，電機運行時間不限時。

   2：電子限位設置：（ 設置電子限位時必須先設定上限位）

先將擋煙垂壁運行至中位，此時同時按住“上行”鍵和“停止”鍵，控制器發出連續“滴、滴、滴.....”聲音停止后松手，然后長按住“上行”鍵運行至上限位（如果超過限位可以長按住“下行”鍵下行至正常上位），再按一下“停止”鍵完成上限位設置；接著長按住“下行”鍵下行至下限位（如果超過下限位可以長按住“上行”鍵上行至正常的下位）再按一下“停止鍵”確認完成下限位設置。

         3：恢復出廠設置：使用電子限位時，如需恢復出廠設置，同時長按住“上行鍵”和“停止”鍵控制器發出連續“滴、滴、滴.....”聲音停止后松手，此時按兩次“停止”鍵即清除原有設置，恢復出廠設置。

遙控按鈕對碼說明：

一、遙控按鈕盒對碼：

在控制器上長按住“下行”鍵，控制器發出連續“滴、滴、滴.....”聲音停止后松手，再按遙控按鈕盒的任意鍵，自動對碼成功，再按即可操作使用。

二、控制器清除已對碼遙控手盒：

         在控制器上長按住“下行”鍵，控制器發出連續“滴滴滴”三秒后聲音停止即松開，然后上行鍵加下行鍵一起按一下，即可清除。

三、請注意遙控按鈕盒的安裝距離，穩定遙控距離為 無遮擋物條件下直線30米，請根據現場情況酌情選擇安裝距離。
