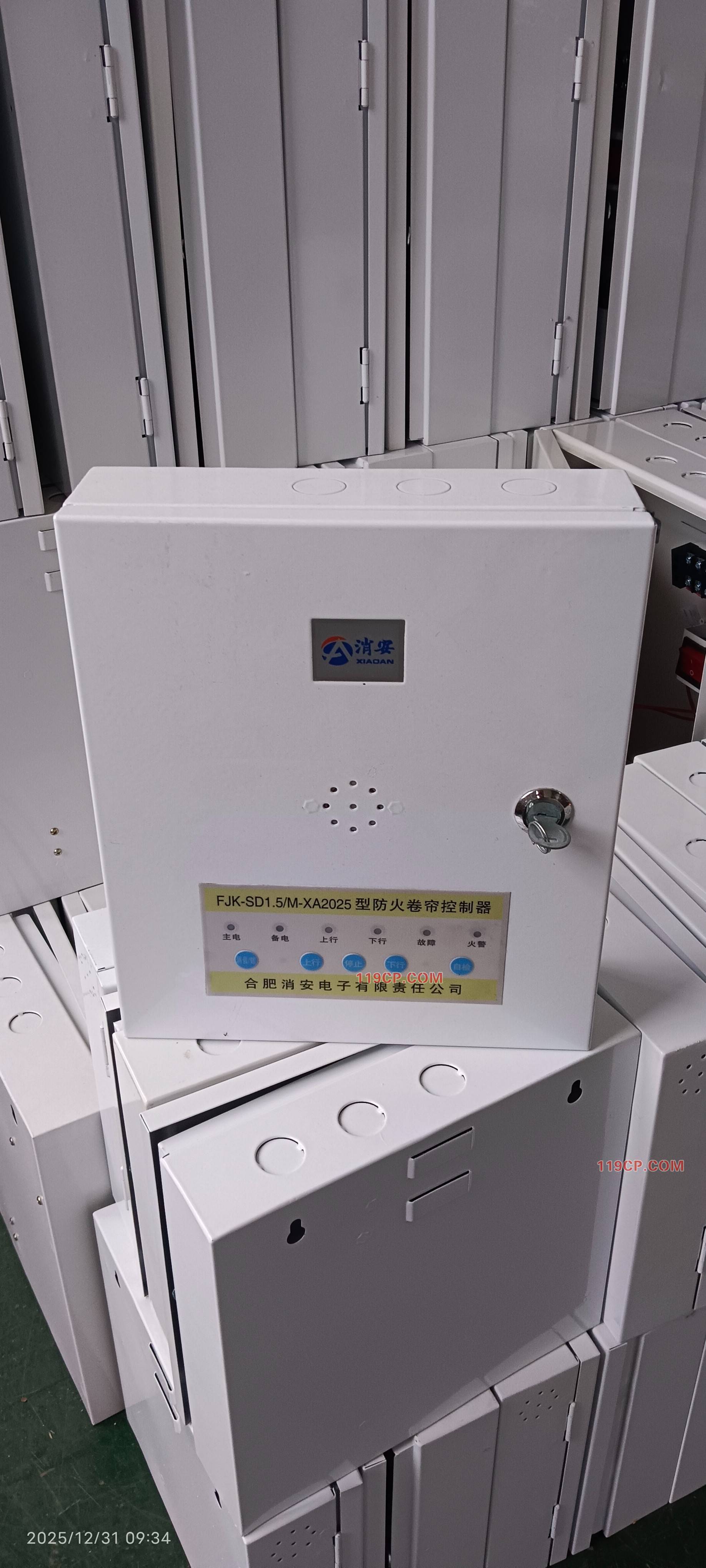

FJK-SD1.5/M-XA2025 型防火卷簾控制器使用說明書
合肥消安電子有限責任公司是一家專業從事消防電子產品的開發、研制、生產的高新技術企業，自主研發的 FJK-SD1.5/M-XA2025型防火卷簾控制器是根據國家標準GB 14102.3—2024生產，可廣泛應用于控制各類工業建筑、民用建筑及公共建筑中需要防火分割和疏散通道上的各類防火卷簾門。具有結構簡單、安裝調試方便、可靠性高、抗干擾能力強等優點。
1、 為與其相連且要求其供電的部件供電。
2、 能直接接煙、溫感探測器或消防聯動報警信號，控制防火電機實施開啟和關閉。并向消防控制中心反饋門位信號、火警和故障報警信號。
3、具有自檢、消音、復位和自動逃生功能（需配本公司手盒）。
4、具有缺相、過流、過載保護功能和相序檢測、自動換相功能。
5、具有電池、煙、溫感掉線故障報警功能，但不影響卷簾門的正常運行。
6、具防正、反卷超限位自動停止并故障報警；避免繼續運行發生事故。
7、在主電源掉電或缺相有火警發生時，備用電源自動啟動速放控制裝置，使卷簾靠自重下降以防止火災蔓延，此功能下有應急逃生功能。
8、控制器具備以下檢測功能
a)控制器的主電源掉電（控制器主電指示燈熄滅）。
b)當卷門機采用三相電源時.電源缺相（控制器主電指示燈閃爍或熄滅）。
c)備用電源與充電器之間的連接線斷路或短路（控制器備電指示燈熄滅）。
d)備用電源故障（控制器備電指示燈熄滅或閃爍）。
e)控制器與速放控制裝置間連接線斷線.短路（控制器主板剎車故障指示燈亮起）
f)火災探測器組故障(如連接) （控制器主板煙、溫感故障指示燈亮起）
j)防火卷簾正卷或反卷.（控制器主板超限故障指示燈亮起）
h)卷門機掉線（控制器主板電機故障指示燈亮起）
9、技術參數及安裝尺寸：
a) 環境溫度: －10～+55℃；相對濕度≤95%；大氣壓力: 86～106kPa
b) 控制器控制的卷門機功率：1.5kW，額定電壓 AC380V/50HZ。
c) 備用電源電壓：DC12V（鋰電）
d) 安裝尺寸：280mmx240mmx70mm

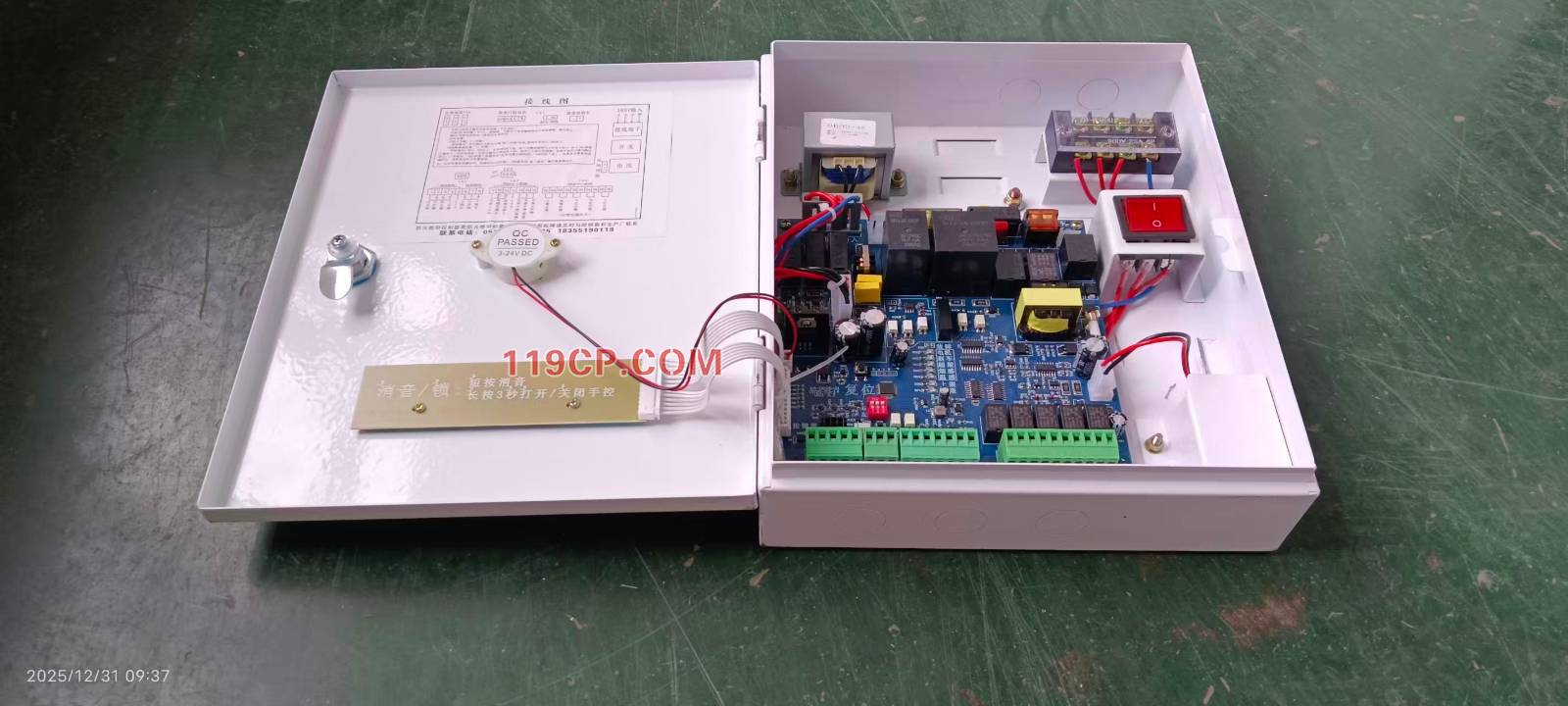

四位接線端子接外來三相 380V 火線和外來零線
A/B－B/A－C 位端子接卷門電動機（三相電源輸出）。
－ + 位端子接電機剎車（輸出約 DC220V）
1 按鈕盒公共端 9 消防中心有源公共端，消防 24V 負極
2 手控盒下行鍵 10 消防中心有源半降，消防 24V 啟動正極
3 手控盒停止鍵 11 消防中心有源全降，消防 24V 啟動正極
4 手控盒上行鍵 12 GND( 備用)
5 LED 接口 13 消防中心開關啟動，全降（可用于溫感負極接口
6 電機上限位 14 消防中心開關啟動，半降（可用于煙感負極接口）
7 電機限位公共端 15 消防中心開關啟動，公共端（可用于煙、溫感的公共端正極接口）
8 電機下限位
01-01火警反饋 02-02故障反饋 03-03下位反饋 04-04中位反饋
05-05上位反饋
仔細檢查接線正確無誤后，方可進行整機調試。
1、將控制器的主電源開關合上后，如一切正常，面板主、備電源指示燈亮，其他指示燈滅，如果有故障音、故障指示燈亮，應檢查三項電源是否缺項、電機剎車是否掉線或短路、電池和煙、溫感探測器掉線，解決故障后方可進行下面操作。
2、消防設置：
確定上行鍵和下行鍵運行與卷簾門方向一致，如果不一致可以撥動撥碼開關1號調整運行方向，并且卷簾運行至上限位和下限位能自行停止，保證基本功能正常。
①防火分隔：（一步降）
控制器出廠時已默認為防火分隔（即一步降）狀態，撥碼開關的 2、3 碼在上。
②疏散通道設置：（二步降）
控制器出廠時 2、3 碼在上，開始設置時將3號撥碼撥下來，此時卷簾如果不在上限位置，將會自動上行至上限位置，按“下行”鍵使卷簾一次性下行至離地面1.8米再按“停止”鍵停止運行，然后再按“下行”鍵使卷簾繼續下行至下限位置，此時卷簾會自動上行至上限位置，上升至上限位后約5秒自動啟動備電打開電機剎車靠卷簾自重下行至離地面1.8米，按“停止”鍵使卷簾停止運行，卷簾將再次自動回到上限位置停止，此時再將撥碼開關2號撥下來，完成疏散通道的設置。
注：如需重新設置疏散通道（二步降），把撥碼開關的第 2、3 碼撥上去，按“復位”鍵后重復第②步。
設置隱藏功能的投入與退出，設置完成后注意將撥碼撥至原位。（即 2、3 碼全在上或者全在下）。
①電池掉線與欠壓和充電器短路：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“上行”鍵，一聲長響提示音退出檢測，一聲短響提示音投入檢測，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），可重復。
②煙溫感掉線：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“消音”鍵，一聲長響提示音投入檢測，一聲短響提示音退出檢測，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），可重復。
③火警信號的點動與持續信號切換：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“下行”鍵，一聲長響提示音切換至點動信號啟動，一聲短響提示音換至持續信號啟動，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），可重復。
④火警反饋（噴淋）啟動位置設置：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能
按 10 秒“上行”鍵加“自檢”鍵，一聲長響提示音上限位啟動（出廠時已默認上限位狀態）。
按 10 秒“停止”鍵加“自檢”鍵，一聲長響提示音中限位啟動。
按 10 秒“下行”鍵加“自檢”鍵，一聲長響提示音下限位啟動。
設置完成后將撥碼撥至原位即可，（即 2、3 碼全在上或者全在下），可重復。
⑤二步降（疏散通道）中停去除：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“自檢”鍵， 一聲長響提示音去除中停，一聲短響提示音中停延時，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），可重復。
⑥剎車掉線與短路：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“停止”鍵， 一聲長響提示音投入檢測，一聲短響提示退出檢測，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），可重復。
⑦電機掉線與缺相：
將撥碼狀態撥至 2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“消音”鍵 加“自檢”鍵，一聲長響提示音投入檢測，一聲短響提示音退出檢測，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），可重復。
⑧備電時卷門下行時間調節：
卷門在上限位時，關閉主電，然后將撥碼狀態撥至 2 碼在上、3 碼在下，按 10 秒“自檢”鍵后有一聲提示音、然后按“下行”鍵，按住“下行”鍵持續幾秒卷簾門下行幾秒，放手停止，再按住“自檢”鍵10 秒一聲提示音儲存更改。此時備電卷門下行時間間隔為按“下行”鍵時間，設置完成后將撥碼撥至原位即可（即 2、3 碼全在上或者全在下），出廠時默認運行 3 秒間歇 1 秒。
⑨關閉超限故障:
將撥碼開關撥至 2 碼在下、3 碼在上，長按主板上的復位鍵約 10 秒，一聲提示音響起，然后將撥碼撥至原位即可（既 2、3 碼全在上或者全在下）。
6.1控制器應定期做功能檢查。
6.2 控制器未投入正式使用前，請定期（60 天）給蓄電池充電，否則蓄電池?fù)p壞不屬保修范圍。正常投入使用后電池應三年進行更換。
6.3 安裝、調試必須由經過專業培訓的人員進行。
6.5 控制器外殼應可靠接地。
1 控制器在運輸過程中應平穩牢固、避免因行車時碰撞損壞，裝卸應輕放，不能磕、摔、撬。
2 控制器儲存時，均應放于干燥、通風的地方，避免與腐蝕性物質接觸，并有必要的防潮，防曬，防腐等措施。
|
|
|
|
|
|
|
